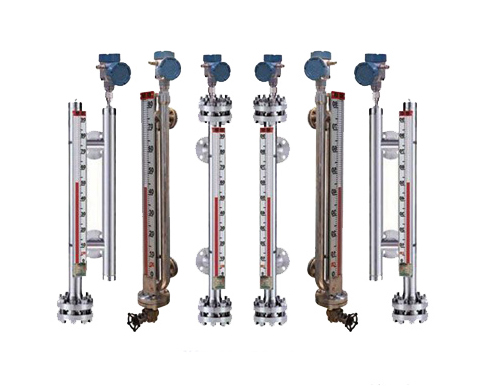

頂裝式磁翻柱液位計以浮球為測量元件，通過連桿、磁鋼將液位變化傳遞到現場指示器，使指示器醒目地指示出液位的高度。是UHZ型浮子液位計的派生產品。液位計配有液位報警器和液位遠傳裝置。液位報警器可實現液位的上下極限報警，限位控制或事故聯鎖。液位遠傳裝置可將液位變化線性地轉換成直流4~20mA電流信號，成為電動III型儀表中的一個變送單元，實現遠距離的指示、檢測、控制和記錄。
　　應液位計適用于地下貯槽的液位測量，具有防爆功能，整機由不銹鋼制成，故可用于有腐蝕、有毒、易燃、易爆的場合。

頂裝式磁翻柱液位計主要技術參數

測量范圍：0～6000mm
準確度： ±10mm ±16mm
翻柱直徑：10mm，16mm
公稱壓力：150mm
介質密度：≥0.7g/cm3（特殊要求可達0.45g/cm3)
介質溫度：-20～+250℃
接液材質：1Cr18Ni9Ti,OCr18Ni9(304)
介質粘度：≤2.0Pa.s
環境振動：頻率≤25Hz振幅≤0.5mm
跟隨速茺：≤0.05m/s
法蘭標準：HG20592～20635-97
報警器、遠傳裝置：技術參數和UHZ-52Z系列相同。

頂裝式磁翻柱液位計結構原理

    液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液們上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界面為容器內介質液位的實際高度，從而實現液位的指示。
液體介質密度與沉筒距對照表（PN1 .6-40.MPa)。
